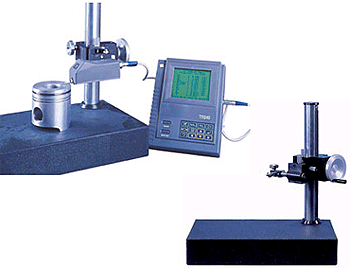

产品说明
仪器特点
整机测量精度高，垂直分辨力可达0.01μm,测试范围宽，垂直量程最大可达+40/-120μm。性能指标达到国家二级机标准，可广泛适用于各种金属与非金属加工表面的检测。本产品在遵守传统RC滤波器标准(GB6062)的基础上，增加了M1(DIN4777)，M2(DIN4776)滤波器，可由用户根据需要选择。克服了原RC滤波器造成的波形失真和相位失真，大幅度地提高了产品的准确性，扩大了测量应用范围，大大提高了仪器整机析性能。
主要技术参数
测量参数：Ra、Rq、Rz、R3z 、Rt、Ry(ISO)、Ry(DIN)、Rm、Rp、Sm、S、Sk、Tp 等。
取样长度
(mm) 0.25 0.8 2.5 (inch) 0.01 0.03 0.1
评定长度Ln：3～5Cut-off；
扫描长度Lt：5～7Cut-off；
最大行程长度Ltmax：17.5(mm)/0.7(inch)；
最小行程长度Ltmin:1.3(mm)/0.052(inch)；
仪器示值误差：≤±10%；
仪器示值变动性：< 6%；
触针：金刚石圆锥；
触针针尖角度：90°；
针尖圆弧半径：5μm；
LCD显示：160×128 点(带背光)；
串行接口：3线RS232接口；
工作电压：7.2 V；
工作电流：< 120mA；
背光工作电流：< 60mA；
电源：6×1.2V 镍氢(NiMH)充电电源，容量：镍氢(NiMH)1000mAh；
电源适配器：1A/12V，220V；
工作环境：温度：0～40℃，相对湿度：＜90% 重量(主机、驱动器及传感器)：约1700g；
外形尺寸(主机)：230mm×180mm×50mm
主要功能
数据文件存储功能。可存储500个粗糙度参数值及4组轮廓数据。
设置参数保持功能。
配有大屏幕液晶，可清晰、快捷地显示各种图形和文本；带有背光功能，可方便地用于夜间工作。
用户可通过在线帮助功能求得帮助与指导。
可选择三种滤波器，即RC滤波器(GB6062)和M1、M2滤波器(遵守DIN4777、DIN4776标准)。
参数打印功能。可与TA210微型打印机连接，进行粗糙度参数的打印。
可对外圆、内孔、轴肩、圆锥面等各种复杂表面进行测试。
探头放置灵活，可全方位进行测试。
标准配置
主机 1台
护套 1只
传感器 1支
驱动器连接线 1根
驱动器 1只
电源适配器 1个
支杆架 1只
标准块 1块
可选附件
TS110曲面传感器
TS120小孔传感器
TA610测量平台
TA620测量平台
TA630微调平台
TA631微调平台
TA210打印机
TA420驱动器
侧向转接杆
通讯电缆
PC通讯软件
