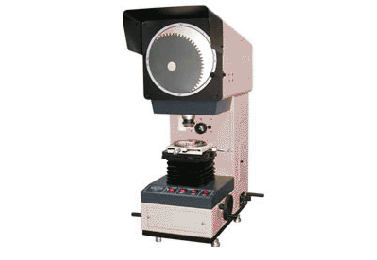

JT14Aφ300数字式投影仪(正像)
本仪器能高效率地检测各种形状复杂工件的轮廓和表面形状。例如，样板、冲压板、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。 该仪器广泛地用于机械制造业，仪器仪表和钟表行业，有关厂矿的计量室和检查站。
产品介绍
一、 特点：
物方工作距离大，大工作台面，大尺寸测量范围
透射照明均匀，明亮，成像清晰。
高精度工作台造型新颖美观，传动舒适轻便。
投影箱升降，Z向调节范围大。
全正像投影。
透反射照明，倍率改变时光强可调，适应人眼。
塔式转盘带三个透镜，切换倍率方便，定位精确。
整机造型精巧独特，操作方便，符合人性化设计。
长寿命灯泡。
两种工作台规格，可供选购。
大载荷下精度不变。
二、 用途：
本仪器能高效率地检测各种形状复杂工件的轮廓和表面形状。例如，样板、冲压板、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。
该仪器广泛地用于机械制造业，仪器仪表和钟表行业，有关厂矿的计量室和检查站。
三、 规格参数：
1、投影屏
投影屏使用范围（mm）：φ300
投影屏旋转范围：0°~360°
旋转角度显示当量：1′
旋转角度准确度：6′
2、物镜
放大倍率 10×（标配） 20× （选购） 50×（选购）
物方线视场 φ30㎜ φ15㎜ φ6㎜
物方工作距离 74㎜ 69㎜ 63㎜
放大倍率误差 0.08%
3、工作台尺寸：
金属台面尺寸：350×240㎜ X、Y座标显示当量：0.001㎜
玻璃台面尺寸：204×145㎜ X、Y座标示值准确度(4+40L)μm
X座标行程：0~150㎜ 其中L为被测长度,单位m
Y座标行程：0~100㎜ 工作台载重:15㎏
Z座标行程：0~100㎜（调焦行程＞80㎜）
4、照明光源
透射照明：24V 150W卤素灯 反射照明：24V 150W卤素灯
5、冷却系统 2只轴流风机强制风冷
电源：110V/220V（AC），50/60HZ
6、外形尺寸
长×宽×高：410×650×970~1070㎜
7、仪器重量：90kg
